自动化超声波水浸C扫描检测系统

更新时间:2021-05-30

访问次数:82

生产地址:中国

厂商性质:代理商

产品简介:
自动化超声波水浸C扫描检测系统
描述:
水浸检测是一种测试方法,其中测试对象和换能器浸没在作为耦合介质的液体(通常是水)中。探头通常不与试样接触。
水槽:执行测试程序的设备,通常由多轴控制组成;它们中的一部分或全部通过电机和编码器自动读取,以读取实际探头位置。定位精度和背隙提供在优于 0.1 mm 的范围内。
品牌OLYMPUS/奥林巴斯价格区间20万-50万
仪器种类数字式产地类别进口
应用领域化工,能源,电子,航天,汽车

自动化超声波水浸C扫描检测系统

可以根据您的需求定制不同大小的水浸检测系统,小工件可以是整体水浸,大工件不便于放到水槽中的可以定做喷淋式水浸系统。可寄件测试效果。

技术参数:

运动控制:可半自动或全自动

水槽尺寸:从几百毫米-数十米不等

轴数:2轴-8轴

耦合方式:水、油或其它液体,采用浸液法或喷淋法

可检测工件类型:平板、棒材、管材、球形、复杂的异形结构等

检测速度:几十mm/秒-几百mm/秒

夹持探头类型:常规水浸探头或相控阵探头

数据显示格式:A/B/C/D/3D等

上下料:手动/半自动/全自动

通道数:单通道-512通道

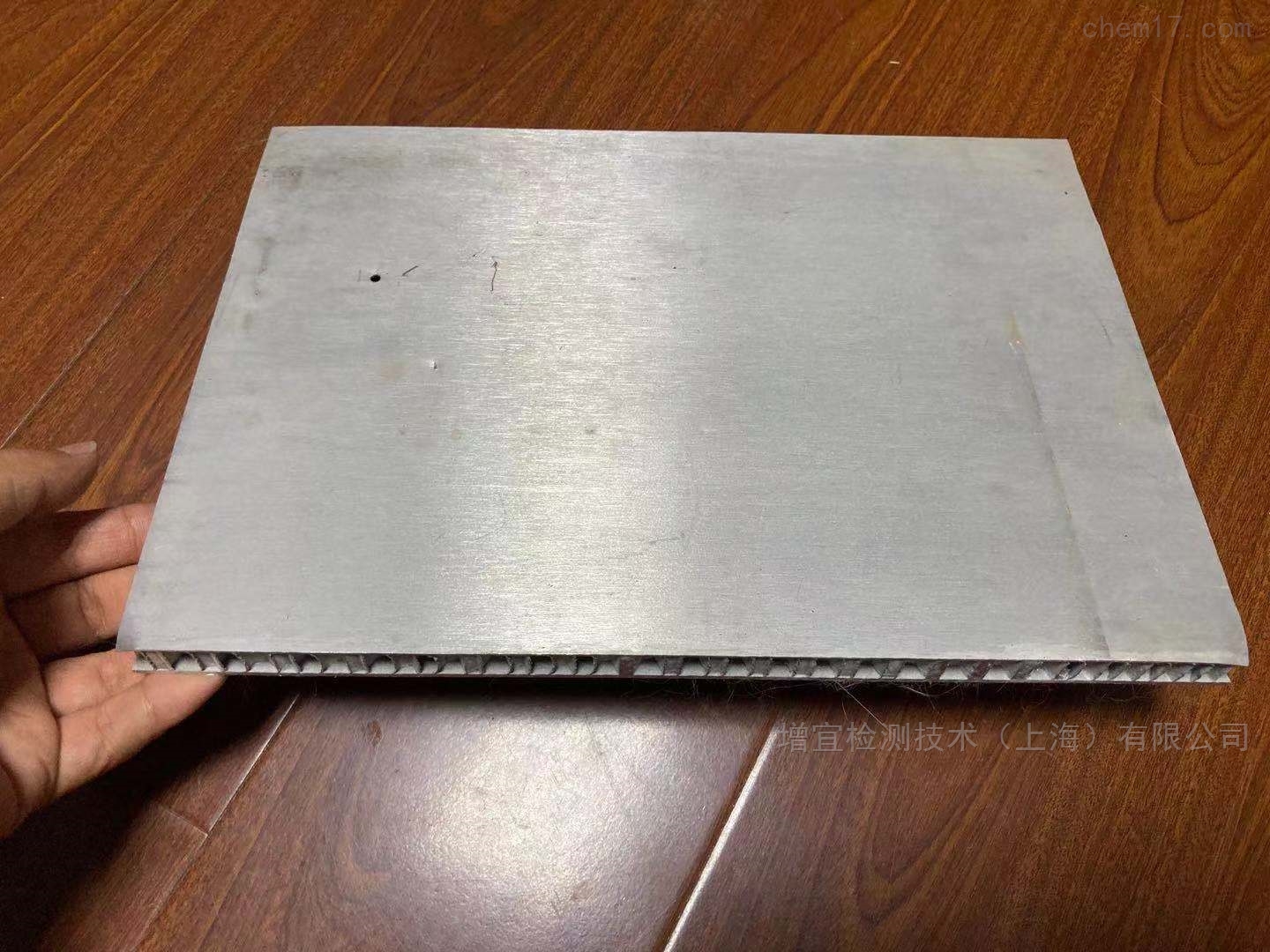

铝蜂窝缺陷试样

蜂窝超声波水浸缺陷成像检测-蒙皮和蜂窝脱开,蜂窝芯变形塌陷等均可以探测

检测客户寄来的铝蜂窝样块,发现有虚焊和蜂窝芯变形缺陷,可以量化出缺陷位置和大小。如需检测设备和检测服务请联系!



超声波水浸检测系统检测硬币和兵马俑纪念币成像效果-检测精度高,成像效果真实

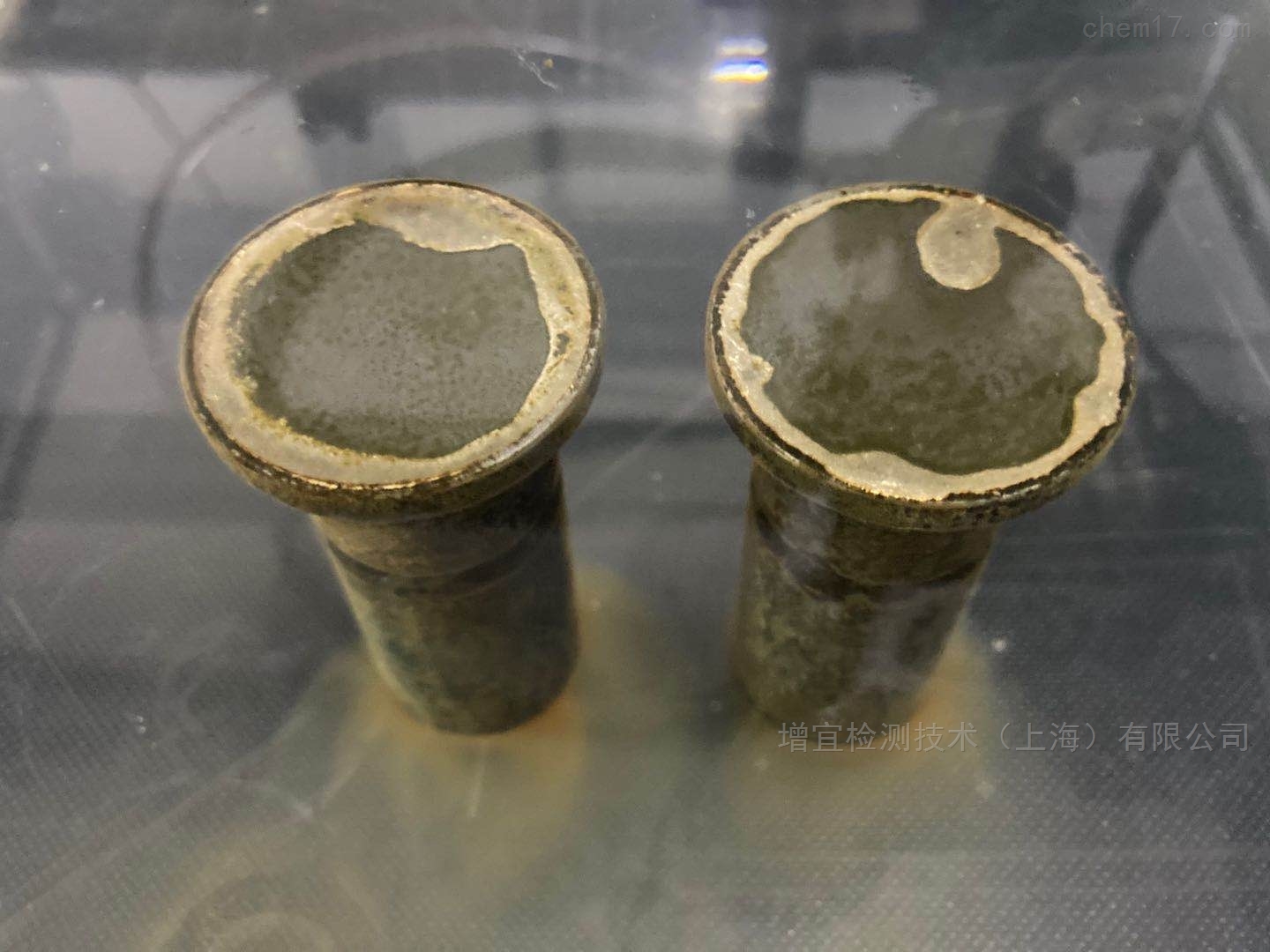

汽车气门挺柱钎焊缺陷试样

汽车气门顶柱超声波水浸检测效果-虚焊检测

采用自动化超声波水浸检测系统检测客户的金属钎焊试样的焊接质量,焊接面距表面2mm深。可以以三视图(主视图/左视图/俯视图)看到试样的任意切面,缺陷清晰可见,可自动计算出缺陷面积。

0.5mm厚度陶瓷裂纹试样

超声波检测厚度为0.5mm的陶瓷板上面约0.01mm宽度的微裂纹,裂纹清晰可辨。附图右上角倾斜和下方圆弧状的蓝色指示疑为应力集中所致。

联系我们了解更多。。。
